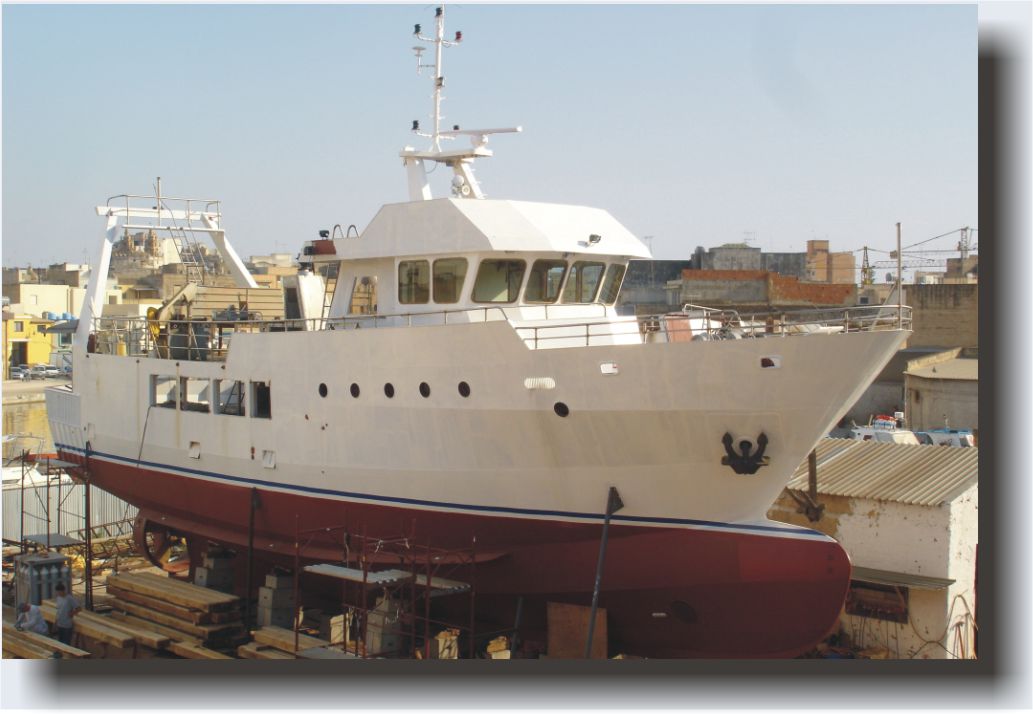

25 m in Acciaio per strascico / Italia
    Progetto realizzato per conto del Cantiere Navale "Costruzioni Navali Srl" di Mazara del Vallo. L' intero progetto, che include Piani Generali, studio delle forme della carena e delle sovrastrutture, modellazione 3D, calcoli idrostatici ed idrodinamici, proporzionamento delle strutture, disegno di tutti gli elementi srutturali e nesting, compresi anche i dettagli di allestimento come arco salparete, fumaiolo, alberetto, osteriggio ecc, sono opera del nostro studio. Considerevole Ŕ stato il contributo degli armatori, la famiglia Vasile di Porto Empedocle, con i qualli abbiamo trascorso un lungo periodo di collaborazione da vicino per ottimizzare il progetto.

     La nave Ŕ dotata di un motoreCummins KTA 19 M3 da 600 Hp con riduttore Rientjes 364 con rapporto 6:1. E' dotata di mantello timone Kort di nostra progettazione e si aspetta una velocitÓ di ca. 11,5 nodi. Notevole la capacitÓ delle casse gasolio - 52.000 lt - nonchŔ l' immersione  a poppa  - 3,80 m - per garantire il maggior tiro possibile.
